Aquaris CM50: 8 mã trên website cho lưu lượng 21–78 m³/h
Th10
Nhóm Aquaris CM50 gồm các bơm trục ngang liền trục, họng hút 65 mm, họng xả 50 mm, động cơ 3 pha từ 4 đến 22 kW. Trong bảng catalog, nhóm này làm việc trong khoảng 21–78 m³/h, cột áp từ khoảng 17 m đến hơn 90 m. Bảng dưới đây gom 8 mã CM50 có trên website để bạn khoanh vùng nhanh trước khi hỏi giá bơm Aquaris CM50.
Một khung họng, bốn cỡ cánh: 125, 160, 200 và 250
Ký hiệu CM50-200/11 nghĩa là họng xả 50 mm, cánh danh nghĩa 200 mm, động cơ 11 kW. Các biến thể trong nhóm CM50 có đường đặc tính riêng. Cỡ cánh trong tên là kích thước danh nghĩa; không thể suy rằng chỉ thay động cơ công suất lớn hơn sẽ làm tăng cột áp. Các khoảng dưới đây được đọc từ từng hàng catalog:
- Cánh 125: vùng khoảng 17–23,5 m (CM50-125/4).
- Cánh 160: vùng khoảng 17–37,5 m (CM50-160/5.5 và /7.5).
- Cánh 200: vùng khoảng 27,5–58,5 m (CM50-200/9.2, /11, /15).
- Cánh 250: vùng khoảng 60–93 m (CM50-250/18.5 và /22).
Bảng cột áp theo lưu lượng của 8 mã CM50
| Model | P2 (kW) | 30 m³/h | 42 m³/h | 54 m³/h | 66 m³/h | 78 m³/h |
|---|---|---|---|---|---|---|
| CM50-125/4.0 | 4 | 23,5 | 22 | 19 | – | – |
| CM50-160/5.5 | 5,5 | 29,7 | 28 | 25 | 21 | 17 |
| CM50-160/7.5 | 7,5 | 36,4 | 35 | 32,5 | 29 | 24 |
| CM50-200/9.2 | 9,2 | 44 | 40 | 36 | 29,5 | – |
| CM50-200/11 | 11 | 49,7 | 46,5 | 42,5 | 36 | – |
| CM50-200/15 | 15 | 58 | 55 | 51 | 46 | 39 |
| CM50-250/18.5 | 18,5 | 78 | 74,5 | 70 | 65,5 | 60 |
| CM50-250/22 | 22 | 92 | 88 | 85 | 80,5 | 75 |
Nguồn: Catalog AQUARIS – Bơm trục ngang CM, trang 4/12 (catalog gộp trang 16), 3~ 380–415V, 50 Hz, đường cong ghi n ≈ 2850 vòng/phút. Đơn vị cột áp: m. Dấu “–” là ngoài vùng catalog cho số.
Catalog còn mã CM50-125/3 (3 kW) nhưng mã này hiện không có trang sản phẩm trên website. Nếu cần mức 3 kW, hãy hỏi kỹ thuật trước.
Chọn trong nhóm CM50 theo điểm làm việc
Ví dụ 1. Giả định: cấp nước cho dây chuyền rửa cần 42 m³/h, tổng cột áp tính được 33 m.
Tại 42 m³/h: CM50-160/7.5 cho 35 m, cao hơn yêu cầu khoảng 2 m tại lưu lượng đang xét. CM50-160/5.5 chỉ còn 28 m, không đạt. CM50-200/9.2 cho 40 m, dư 7 m. Ứng viên đầu tiên là CM50-160/7.5. Cả hai ứng viên cần kiểm đường hệ thống và vùng vận hành; nếu muốn mở rộng, phải tính lại cả lưu lượng lẫn cột áp ở điều kiện mới, không tự chọn máy lớn hơn để bù số liệu chưa chắc.
Ví dụ 2. Giả định: bơm chuyển nước giữa hai bể cách nhau 45 m độ cao, lưu lượng 54 m³/h, tổn thất ống ước tính 8 m, tổng cột áp 53 m.
Tại 54 m³/h, CM50-200/15 chỉ còn 51 m, thiếu khoảng 2 m. CM50-250/18.5 cho 70 m, dư nhiều. Trường hợp này nên tính lại tổn thất (đổi cỡ ống, giảm co) hoặc xét mã ở nhóm khác trước khi nhảy lên 18,5 kW.
Ví dụ 2 cho thấy CM50 có khoảng trống giữa cánh 200 và cánh 250. Giữa 51 m và 70 m tại 54 m³/h, bảng CM50 đang xét không có một model khác cho điểm trung gian. Cần kiểm thêm lựa chọn dòng khác hoặc giải pháp điều khiển được nhà cung cấp cho phép, rồi so hiệu suất và chi phí. Không mặc định CM40 hay CM65 sẽ phù hợp trước khi tra đúng bảng Q–H.
Giới hạn và cấu hình cần hỏi khi đặt máy
- Chất lỏng: catalog khuyến nghị chỉ dùng cho chất lỏng sạch về mặt hóa học, không lẫn tạp chất, nhiệt độ không quá 120 °C.
- Chiều cao hút: tối đa 7 m theo catalog. Đây là giới hạn catalog, không bảo đảm hút được 7 m ở mọi điều kiện. Cần kiểm áp suất khí quyển, nhiệt độ nước, tổn thất hút và NPSH khả dụng so với NPSH yêu cầu; mức nước thấp nhất của bể cũng phải được xét.
- Vật liệu cánh: catalog ghi gang, inox AISI 304 hoặc đồng. Thân bơm và giá đỡ bằng gang G20, trục inox AISI 316, phớt cơ khí ceramic/graphite. Khi báo giá cần ghi rõ vật liệu cánh của máy được chào.
- Động cơ: kín, quạt làm mát ngoài, IP55, cách điện cấp F, 3 pha 380–415V/50 Hz. Nhóm CM50 không có bản 1 pha.
- Kích thước lắp: catalog ghi dòng CM được chế tạo theo DIN 24255, thuận lợi khi so mặt bích và bệ với máy cùng chuẩn. Vẫn phải đo bệ thực tế trước khi thay.

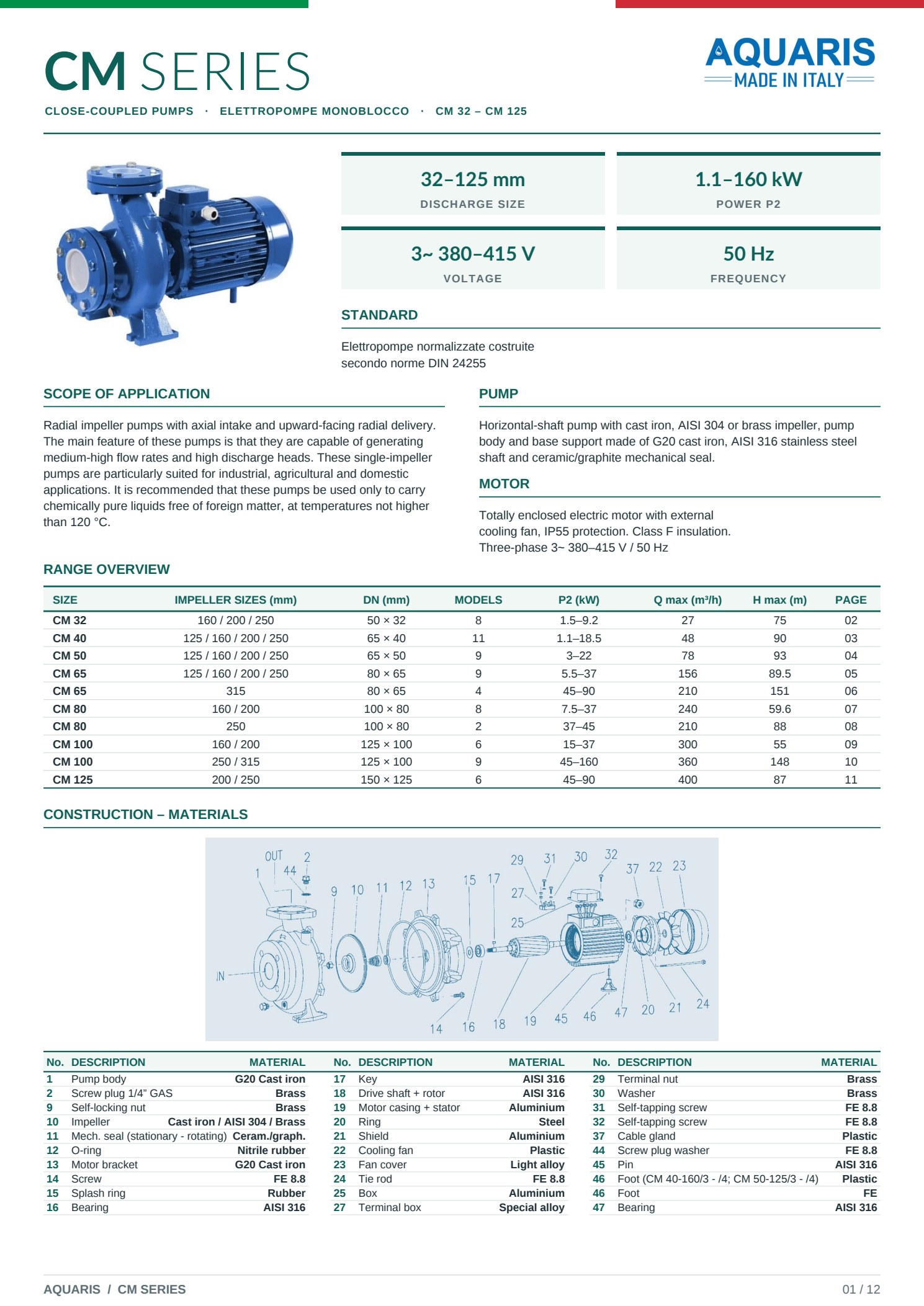

Tải catalog AQUARIS – Bơm trục ngang CM (điền form để nhận link)
Các nhóm CM32, CM40, CM65 và CM80 có tại danh mục bơm trục ngang Aquaris. Để chọn đúng mã CM50, hãy gửi lưu lượng cần, độ cao nâng, chiều dài và cỡ ống, chiều cao hút nếu bơm đặt cao hơn mặt nước, và yêu cầu vật liệu cánh. Liên hệ qua trang liên hệ.
