Máy bơm trục ngang Aquaris CM80-200/37 37kW Nhập khẩu Ý

Máy bơm trục ngang Aquaris CM80-200/37 37kW Nhập khẩu Ý

CM80-200/37 là bơm ly tâm trục ngang Aquaris (Ý), động cơ 37kW, họng hút / xả 100 / 80 mm (hút lớn hơn xả). Dải làm việc từ 96 đến 240 m³/h, cột áp tương ứng giảm từ 59.6 xuống 46.1 m khi lưu lượng tăng.

Thông số kỹ thuật CM80-200/37

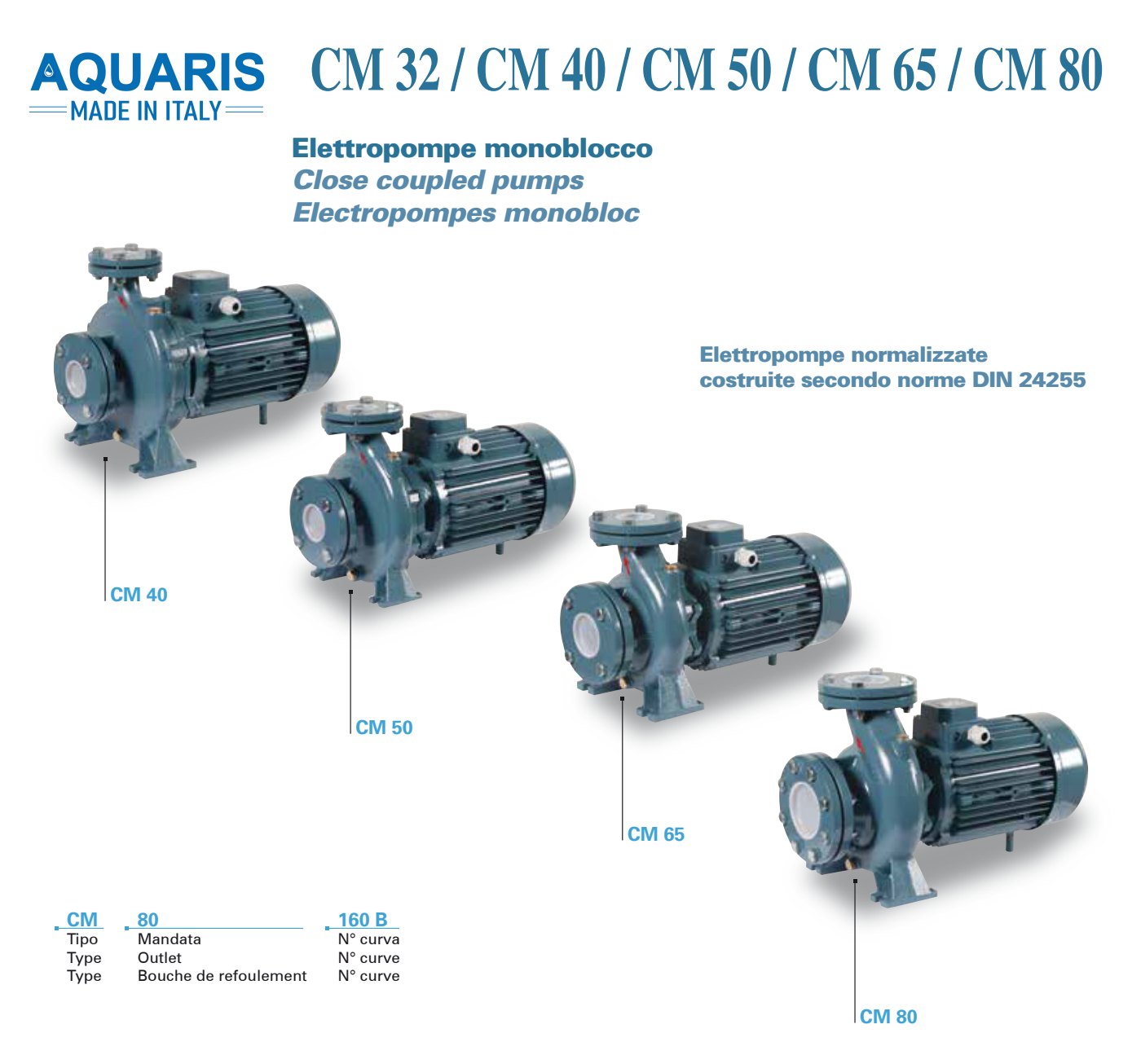

Cấu tạo và vật liệu theo catalog Aquaris CM

CM80-200/37 thuộc nhóm bơm ly tâm một cánh, hút dọc trục và đẩy hướng lên. Catalog CM nêu thân và giá đỡ bằng gang G20, trục AISI 304, phốt cơ khí ceramic/graphite. Ba cấu hình CM32-200/5.5, CM32-200/7.5 và CM80-200/37 dùng cánh gang; ghi chú cánh đồng chỉ áp dụng cho CM32-160 A/B, không áp dụng sang các model này.

Môi chất sử dụng là nước sạch hoặc chất lỏng phù hợp về tính chất hóa học và cơ học, nhiệt độ theo catalog không quá 80°C. Động cơ làm mát bằng quạt ngoài, cấp bảo vệ IP44 và cách điện F. IP44 không cho phép ngâm động cơ trong nước; phòng đặt bơm cần thông thoáng, có thoát nước và bảo vệ khỏi mưa tạt.

Đọc dải Q–H và thiết kế đường hút

Hai đầu dải lưu lượng và cột áp phải đọc theo cặp trên đường đặc tính. Khi tăng lưu lượng, cột áp giảm; không ghép lưu lượng lớn nhất với cột áp lớn nhất thành một điểm làm việc. Cùng tên khung nhưng khác công suất hoặc đường kính cánh có thể cho đường đặc tính khác, nên chọn đúng hậu tố của model.

Đường hút nên ngắn, kín khí và hạn chế đoạn gây tích khí. Kích thước ống cần tính tổn thất và điều kiện hút, không chỉ chọn bằng họng bơm. Khi có tiếng lạo xạo kèm rung và lưu lượng giảm, cần kiểm tra thiếu nước, lọc tắc, khí lọt vào và nguy cơ xâm thực. Việc siết van đẩy hay tăng công suất động cơ không giải quyết được nguồn hút không đủ.

Chọn đúng model theo điều kiện sử dụng

Xác định lưu lượng cần và tổng cột áp của hệ, sau đó kiểm tra điểm này có nằm trong dải 96 – 240 m³/h của CM80-200/37. Với động cơ 37kW, phương án khởi động và bảo vệ chọn theo dòng khởi động và nguồn điện thực tế.

Bơm trục ngang cần ống hút ngắn, kín; nếu đặt cao hơn mặt nước phải mồi và có van đáy. Model dùng điện 3 pha, điện áp đấu nối theo nhãn động cơ; catalog tham chiếu 400/690V, 50Hz.

Giới hạn vận hành cần biết

• Không chạy khi buồng bơm chưa có nước.
• Không vận hành lâu ngoài dải lưu lượng làm việc.
• Nước có cặn cần lọc trước cửa hút.

Ứng dụng phù hợp

• Cấp nước công nghiệp, tăng áp đường ống
• Tưới tiêu, cấp nước trạm bơm
• Tuần hoàn nước làm mát

Lắp đặt và bảo trì

• Đặt bơm trên bệ phẳng, cố định chắc và kiểm tra tải từ đường ống; cân chỉnh khớp nối nếu cấu hình thực tế có khớp nối rời.
• Đường ống có giá đỡ riêng, không đè lên mặt bích bơm.
• Lắp van một chiều, van khóa và đồng hồ áp phía đẩy.

Câu hỏi thường gặp

Bơm có tự mồi không?
Không. Đây là bơm ly tâm thường; nếu đặt bơm cao hơn mặt nước cần lắp van đáy và mồi đầy nước buồng bơm, ống hút trước khi chạy.

Có bản 1 pha không?
Model này dùng điện 3 pha, điện áp đấu nối theo nhãn động cơ; catalog tham chiếu 400/690V, 50Hz.

Nhận tư vấn chọn model

Gửi lưu lượng cần, tổng cột áp, độ cao hút, kích thước ống và nguồn điện qua 0976 554 969, nhắn Zalo hoặc gửi qua trang liên hệ. Kỹ thuật BGK Online sẽ đối chiếu đúng model trước khi báo giá. Xem thêm các model khác trong nhóm bơm trục ngang Aquaris.

Thông số Q–H và họng hút/xả đối chiếu catalog Aquaris CM tại 2.850 vòng/phút. Điện áp và cách đấu nối phải kiểm tra trên nhãn động cơ thực tế trước khi lắp.
